Band Stop Filter
1. Tujuan [kembali]
- Mengetahui apa itu Band Stop Filter.
- Mengetahui apa fungsi dari Band Stop Filter.
- Dapat memahami rangkaian Filter BSF
2. Alat dan Bahan [kembali]
- alat
- oskiloskop
Osiloskop adalah komponen elektronika yang mempunyai kemampuan menyimpan electron-elektron selama waktu yang tidak tertentu. Osiloskop dilengkapi dengan tabung sinar katode. Peranti pemancar elektron memproyeksikan sorotan elektron ke layar tabung sinar katode.
spesifikasi
Pin out
Keterangan
- Multimeter
Multitester ini adalah sebuah peralatan khusus yang digunakan untuk mengukur komponen listrik. Mulai dari mengukur hubungan Arus litrik (Ampere), Tegangan listrik (Voltage), Hambatan listrik (Ohm), hingga Resistansi dari suatu rangkaian listrik. Berdasarkan fungsi dasarnya tersebut, alat ini sering disebut dengan AVO meter (Ampere, Voltage, Ohm).
Spesifikasi:
Pinout
- Signal Generator
Berfungsi sebagai sumber daya bagi sensor ataupun rangkaian. SpesifikasiInput voltage: 5V-12V
Output voltage: 5V
Output Current: MAX 3A
Output power:15W
conversion efficiency: 96%
- Bahan
- kapasitor
Nilai kapasitor (104J) : 10 * 10^4 pF = 10^5 pF = 100nF; toleransi 5% = ± 95nF sampai 105nF
Kapasitor adalah komponen elektronika pasif yang dapat menyimpan muatan listrik dalam waktu sementara.
Cara menghitung nilai kapasitor :
1. Masukan 2 angka pertama langsung untuk nilai kapasitor.
2. Angka ke-3 berfungsi sebagai perpangkatan (10^n) nilai kapasitor.
3. Satuan kapasitor dalam piko farad.
4. Huruf terakhir menyatakan nilai toleransi dari kapasitor.
Daftar nilai toleransi kapasitor :
B = 0.10pF
C = 0.25pF
D = 0.5pF
E = 0.5%
F = 1%
G = 2%
H = 3%
J = 5%
K = 10%
M = 20%
Z = + 80% dan -20%
spesifikasi:
%20(1).jpeg)
- Resistor
Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika (V=I R). Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri dari film tipis karbon yang diendapkan subtrat isolator kemudian dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat menghasilkan resistor dengan toleransi yang lebih rendah.Spesifikasi
- Op amp IC LM741
Op-amp adalah satu dari salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.
Konfigurasi PIN LM741
Spesifikasi
- alat
- oskiloskopOsiloskop adalah komponen elektronika yang mempunyai kemampuan menyimpan electron-elektron selama waktu yang tidak tertentu. Osiloskop dilengkapi dengan tabung sinar katode. Peranti pemancar elektron memproyeksikan sorotan elektron ke layar tabung sinar katode.
spesifikasi
Pin out
Keterangan - MultimeterMultitester ini adalah sebuah peralatan khusus yang digunakan untuk mengukur komponen listrik. Mulai dari mengukur hubungan Arus litrik (Ampere), Tegangan listrik (Voltage), Hambatan listrik (Ohm), hingga Resistansi dari suatu rangkaian listrik. Berdasarkan fungsi dasarnya tersebut, alat ini sering disebut dengan AVO meter (Ampere, Voltage, Ohm).
Spesifikasi:
Pinout - Signal GeneratorBerfungsi sebagai sumber daya bagi sensor ataupun rangkaian.SpesifikasiInput voltage: 5V-12V
Output voltage: 5V
Output Current: MAX 3A
Output power:15W
conversion efficiency: 96% - Bahan
- kapasitor
Nilai kapasitor (104J) : 10 * 10^4 pF = 10^5 pF = 100nF; toleransi 5% = ± 95nF sampai 105nF
Kapasitor adalah komponen elektronika pasif yang dapat menyimpan muatan listrik dalam waktu sementara.
Cara menghitung nilai kapasitor :
1. Masukan 2 angka pertama langsung untuk nilai kapasitor.
2. Angka ke-3 berfungsi sebagai perpangkatan (10^n) nilai kapasitor.
3. Satuan kapasitor dalam piko farad.
4. Huruf terakhir menyatakan nilai toleransi dari kapasitor.
Daftar nilai toleransi kapasitor :
B = 0.10pF
C = 0.25pF
D = 0.5pF
E = 0.5%
F = 1%
G = 2%
H = 3%
J = 5%
K = 10%
M = 20%
Z = + 80% dan -20%
spesifikasi: - ResistorResistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika (V=I R). Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri dari film tipis karbon yang diendapkan subtrat isolator kemudian dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat menghasilkan resistor dengan toleransi yang lebih rendah.Spesifikasi
- Op amp IC LM741
Op-amp adalah satu dari salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.
Konfigurasi PIN LM741
Spesifikasi
%20(1).jpeg)
3. Dasar Teori [kembali]
- Gain sangat besar (AOL >>). Penguatan open loop adalah sangat besar karena feedback-nya tidak ada atau RF = tak terhingga, serta pada rentang frekuensi yang luas.
- Impedansi input sangat besar (Zi >>). Impedansi input adalah sangat besar sehingga arus input ke rangkaian dalam op-amp sangat kecil sehingga tegangan input sepenuhnya dapat dikuatkan.
- Impedansi output sangat kecil (Zo <<).
Cara menghitung nilai resistor:
Contoh :Gelang ke 1 : Coklat = 1Gelang ke 2 : Hitam = 0Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105Gelang ke 4 : Perak = Toleransi 10%Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.
BSF
Band Stop Filter (BSF) adalah filter yang meredam sinyal dengan lebar pita (bandwidth) tertentu yang dibatasi oleh frekuensi cut-off rendah (ππΆπΏ) dan frekuensi cut-off tinggi (ππΆπ»), dan melewatkan sinyal yang berada di bawah frekuensi cut-off rendah dan di atas frekuensi cut-off tinggi. Band Stop Filter sering disebut juga sebagai Band Notch Filter atau Band Rejection Filter. Pada tanggapan frekuensi Band Stop Filter, juga terdapat istilah bandwidth dan faktor kualitas. Dimana nila bandwidth dinyatakan dalam persamaan (1) dan faktor kualitas dinyatakan dalam persamaan (2).
Suatu Band Stop Filter dapat dikatakan baik jika memiliki bandwidth yang sempit, dan nilai faktor kualitas yang tinggi. Karena semakin sempit bandwidth menandakan Band Stop Filter semakin baik dalam menyeleksi frekuensi yang akan diredam.
Op AMP - LM
Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.
Karakteristik penguat ideal adalah:
Pin Out
Spesifikasi
Respons karakteristik kurva I-O:
Cara menghitung nilai resistor:
Contoh :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.
BSF
BSF
Band Stop Filter (BSF) adalah filter yang meredam sinyal dengan lebar pita (bandwidth) tertentu yang dibatasi oleh frekuensi cut-off rendah (ππΆπΏ) dan frekuensi cut-off tinggi (ππΆπ»), dan melewatkan sinyal yang berada di bawah frekuensi cut-off rendah dan di atas frekuensi cut-off tinggi. Band Stop Filter sering disebut juga sebagai Band Notch Filter atau Band Rejection Filter. Pada tanggapan frekuensi Band Stop Filter, juga terdapat istilah bandwidth dan faktor kualitas. Dimana nila bandwidth dinyatakan dalam persamaan (1) dan faktor kualitas dinyatakan dalam persamaan (2).
Suatu Band Stop Filter dapat dikatakan baik jika memiliki bandwidth yang sempit, dan nilai faktor kualitas yang tinggi. Karena semakin sempit bandwidth menandakan Band Stop Filter semakin baik dalam menyeleksi frekuensi yang akan diredam.
Pin Out
Spesifikasi
Respons karakteristik kurva I-O:
Op AMP - LM
Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.
Karakteristik penguat ideal adalah:
Pin Out
Spesifikasi
Respons karakteristik kurva I-O:
Kapasitor

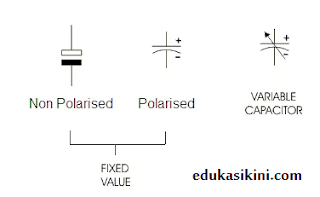

Kapasitor adalah komponen elektronika dasar yang mengakumulasi muatan listrik. Ketika daya listrik diberikan ke kapasitor, kapasitor mulai mengumpulkan muatan listrik. Begitu daya mati, perlahan-lahan akan mengosongkan muatan yang terkumpul. Berbagai simbol Kapasitor adalah:
4. Percobaan [kembali]
Prosedur Percobaan
- Untuk membuat rangkaian ini, pertama, siapkan semua alat dan bahan yang bersangkutan, di ambil dari library proteus
- Letakkan semua alat dan bahan sesuai dengan posisi dimana alat dan bahan terletak.
- Tepatkan posisi letak nya dengan gambar rangkaian
- Selanjutnya, hubungkan semua alat dan bahan menjadi suatu rangkaian yang utuh
- Lalu mencoba menjalankan rangkaian
Prinsip Kerja
Dengan menggunakan arus sinus dimana diatur frekuensinya sebesar 100 lalu mengalir menuju kaki inverting dan juga non inverting pada op amp. dengan menggunakan rumus yang tertera pada gambar didapatkanlah respon grafik seperti pada gambar diatas. pada keadaan awal didapatkan nilai Acl stbil mendekati 0 kemudian naik mencapai 16 db lalu langsung turun secara cepat mencapai -25 db dan selang beberapa saat kembali naik menuju kondisi awal yang bernilai mendekati 0.
