Interface Output (perangkat keras)



Interface Output

DAFTAR ISI

1. Tujuan

2. Alat dan bahan

3. Dasar teori

4. Simulasi rangkaian

5. Prinsip Kerja

6. Download file

1. Tujuan [kembali]

• Untuk menyelesaikan tugas mikrokontroler dan mikroprosesor yg diberi oleh Bapak Darwison, M.T.
• mengetahui tentang interface output
• memahami rangkaian interface output

2. Alat dan bahan [kembali]

1. Resistor

    Resistor disebut juga dengan tahanan atau hambatan yang berfungsi untuk menghambat arus listrik yang melewatinya.

2. Ground

    Ground atau pembumian adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika

3. Power Supplay

    Power supply adalah perangkat yang menyediakan energi listrik untuk menjalankan peralatan elektronik. Fungsinya adalah mengubah sumber daya listrik dari bentuk yang tersedia (seperti listrik dari jaringan listrik, baterai, atau sumber lainnya) ke bentuk dan tegangan yang sesuai dengan kebutuhan perangkat elektronik yang digunakan.

4.LED

    LED (Light Emitting Diode) adalah dioda semikonduktor yang dapat memancarkan cahaya ketika arus listrik mengalir melaluinya. LED bekerja berdasarkan prinsip elektroluminesensi, di mana elektron yang bergerak melalui material semikonduktor memancarkan foton (cahaya) saat bertransisi dari tingkat energi tinggi ke tingkat energi rendah.

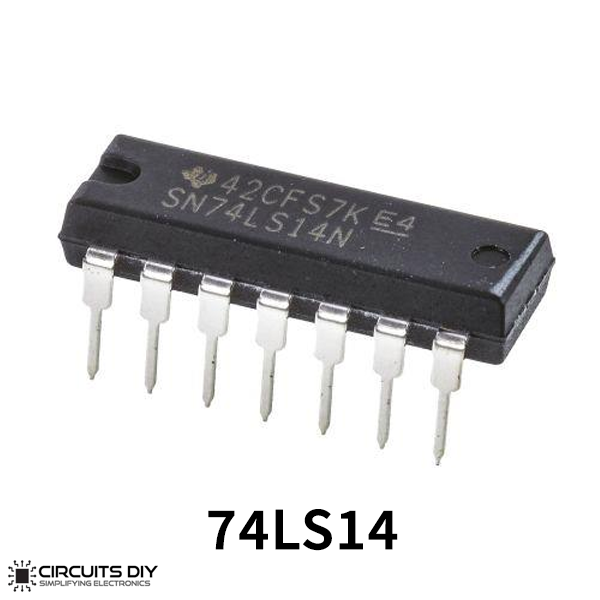

5. IC 74LS14

    74LS14 adalah sebuah IC (Integrated Circuit) dari keluarga TTL (Transistor-Transistor Logic) yang berisi enam gerbang Schmitt Trigger Inverter. IC ini digunakan untuk mengubah sinyal input yang bising atau tidak stabil menjadi sinyal digital yang bersih dan stabil. Fungsi utama dari 74LS14 adalah sebagai inverter, yang membalikkan sinyal logika dari HIGH (1) menjadi LOW (0), dan sebaliknya, sambil juga memiliki kemampuan untuk menghilangkan noise dengan karakteristik Schmitt Trigger.

6. IC 74LS374

    74LS374 adalah IC (Integrated Circuit) jenis octal D-type flip-flop yang digunakan dalam rangkaian digital. IC ini memiliki delapan flip-flop tipe D (data), yang masing-masing menyimpan satu bit data, dan digunakan untuk menyimpan atau menahan data dalam suatu rangkaian digital. IC ini sering digunakan dalam aplikasi penyimpanan data sementara, pengendalian data bus, atau sistem kontrol mikroprosesor.

7. IC 7402

   7402 adalah sebuah IC (Integrated Circuit) yang berisi empat gerbang NOR 2-input. Gerbang NOR adalah gerbang logika digital yang memberikan keluaran low (0) jika ada salah satu atau kedua inputnya high (1). Sebaliknya, outputnya akan high (1) hanya jika semua inputnya low (0).

8. IC 7430

        IC 7430 adalah Integrated Circuit yang berisi 4-input NAND gates. IC ini merupakan bagian dari keluarga IC TTL (Transistor-Transistor Logic) dan biasanya digunakan dalam rangkaian logika digital.

3. Dasar teori [kembali]

Interface

    Interface adalah suatu tempat di komputer di mana perangkat tambahan dapat dipasang. Pada motherboard, terdapat slot atau port khusus yang disediakan untuk menghubungkan perangkat tambahan ini, seperti kartu grafis, kartu suara, atau perangkat keras lainnya. Interface ini memungkinkan perangkat tambahan berkomunikasi dan berfungsi dengan baik bersama komputer.

    Ada dua jenis slot yang umum digunakan di komputer: ISA (Industry Standard Architecture) dan PCI (Peripheral Component Interconnect). Kegunaan masing-masing slot disesuaikan dengan jenis perangkat yang akan dipasang.

Fungsi pin-pin pada slot ISA IBM PC adalah sebagai berikut:

• D0 – D7 (Data 0 – Data 7): Pin-pin ini merupakan jalur data 8-bit dari bus data yang digunakan oleh prosesor (seperti uP8088). Pin-pin ini bersifat bidirectional, artinya data dapat dikirim ke dan diterima dari perangkat yang terhubung ke slot ISA. Pin D0 adalah jalur data dengan bit terendah, sedangkan D7 adalah jalur data dengan bit tertinggi dalam bus 8-bit tersebut.

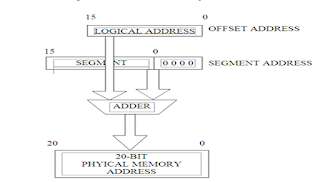

• ALE (Address Latch Enable) adalah sinyal yang menandakan kapan bus alamat dan data mikroprosesor (µP) 8088 sedang berisi alamat atau data. Pada mikroprosesor 8088, pin-pin AD0 hingga AD7 berfungsi sebagai jalur data dan alamat secara bersamaan, sedangkan pin A8 hingga A19 adalah jalur alamat tetap.
• AEN (Address Enable) adalah sinyal kontrol yang mengindikasikan bahwa mikroprosesor sedang mengirimkan alamat pada bus. Ketika AEN diaktifkan, ini menandakan bahwa bus yang sebelumnya digunakan untuk data, seperti AD0 hingga AD7, sekarang berfungsi untuk mengirimkan alamat. Sinyal ini penting untuk memisahkan fase alamat dan data dalam komunikasi antara mikroprosesor dan perangkat lain di sistem.

Gambar Interface Output Pada Perangkat Keras

4. Simulasi rangkaian [kembali]

Gambar rangkaian 67

5. Prinsip Kerja [kembali]

Prinsip kerja rangkaian dimulai dengan PC yang mengirimkan alamat 300H, sesuai dengan alamat card interface yang telah dirancang. Alamat ini menyebabkan output dari NAND gate menjadi aktif rendah karena semua inputnya berlogika ‘1’. Output dari NAND gate kemudian diumpankan ke pin E1 IC 74LS138. Pada saat yang sama, pin E2 dari IC 74LS138 dihubungkan ke kontrol AEN, dan pin E3 dihubungkan ke Vcc, yang membuat IC decoder aktif. Dengan alamat 300H, nilai input A, B, dan C pada IC 74LS138 menjadi ‘0’. Jika input kontrol IOW aktif rendah, output dari gerbang NOR menjadi logika ‘1’. Output logika ‘1’ dari gerbang NOR ini diumpankan sebagai sinyal clock (CLK) ke IC latch 74LS374. IC 74LS374 kemudian menyalurkan data dari input D0 hingga D7 ke output Q0 hingga Q7. Output-output Q yang berlogika ‘1’ pada akhirnya akan menghidupkan LED.

6. Download file [kembali]

• Rangkaian 67 disini
• Video rangkaian 67 disini
