3. Rangkaian Simulasi[Kembali]
4. Prinsip Kerja Rangkaian[Kembali

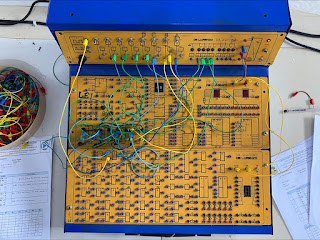

Pada percobaan pertama, rangkaian menggunakan empat JK Flip-Flop dengan gerbang AND sebagai pengontrol aliran data. Rangkaian ini menghasilkan data 4 bit yang ditampilkan melalui perangkat D'Lorentzo.
Konfigurasi Rangkaian:
- Saklar SW6 terhubung ke kaki J dan K pada JK Flip-Flop.
- Saklar SW7 terhubung ke salah satu input gerbang AND. Input lainnya pada gerbang AND langsung terhubung ke clock.
- Output gerbang AND memberikan clock sinkron ke JK Flip-Flop untuk memindahkan data.
Cara Kerja:
- Gerbang AND memastikan perpindahan data terjadi hanya saat clock aktif. Jika clock tidak aktif, data tetap di posisi semula.
- Sebagai contoh, jika data yang dimasukkan adalah *1001*:
- Pada awalnya, SW6 diatur ke logika 1 untuk memasukkan data pertama (1) ke output pertama flip-flop.
- SW6 diubah ke logika 0. Clock aktif menggerakkan gerbang AND, sehingga data berpindah dari output pertama ke output kedua. Data baru (0) masuk ke output pertama.
- Proses ini berlanjut hingga seluruh data (1001) berpindah ke output flip-flop.
Mode Operasi Shift Register:
Rangkaian ini dapat bekerja sebagai shift register dengan beberapa mode:
1. SISO (Serial In Serial Out): Data masuk dan keluar satu per satu.
2. SIPO (Serial In Parallel Out): Data masuk secara serial, keluar secara paralel.
3. PISO (Parallel In Serial Out): Data masuk paralel, keluar secara serial.
4. PIPO (Parallel In Parallel Out): Data masuk dan keluar secara paralel.
Dengan kemampuan ini, rangkaian dapat digunakan untuk berbagai keperluan pengelolaan data secara terorganisir dan sinkron.
Download Video disini
Download Datasheet JK Flip Flop disini
Download Datasheet switch disini
